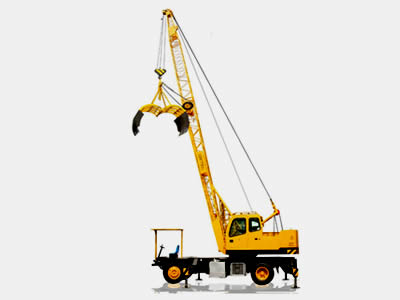

QLYS12HZ型“雙動力”液壓輪胎式桁架臂抓料機（起重機）
- 最大吊重重量12 t
- 總重量15.1 t
- 最大起重力矩41.2 t．m
- 最大回轉速度3.6ｒ／ｍｉｎ

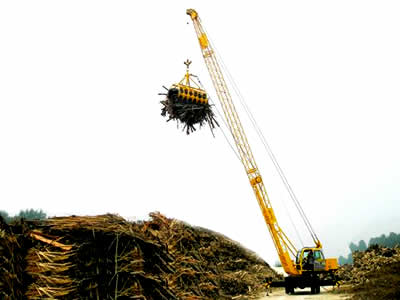

適用工況：造紙、人造板、生物發電、棉麻、紡織行業和各類危險易燃品倉庫對各種輕、泡、散、軟原料進行堆垛、拆垛作業。
QLYS12HZ系列液壓輪胎式桁架臂抓斗起重機尤其適用于重點防火的造紙、人造板、生物發電、棉麻、紡織行業和各類危險易燃品倉庫對各種輕、泡、散、軟原料進行堆垛、拆垛作業。具有如下優越的特性：
1、機電混合驅動專利技術，選用380V電力驅動作業成本只是內燃機耗油的30%，且無排廢無污染；
2、可在不打支腿的情況下吊載30%起重作業和負載行駛，吊重作業、行駛在一個駕駛室內完成；

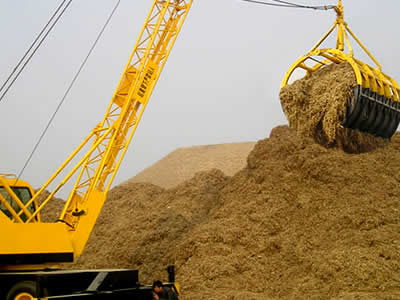

3、更換不同的液壓抓斗后，可分別對草、葦、棉、麻、竹、木、廢紙、成品紙等各種泡、松、軟、散類貨物進行裝卸、堆垛和拆垛作業，實現了一機多用功能；
4、全液壓驅動實現了無級變速，克服了操作沖擊，使作業過程更加平穩、安全、方便、可靠；
5、采用雙泵分、合流設計，實現了升、降作業時的高、低雙速功能，大大提高了作業效率；
6、設計有滑道式液壓自動卷管裝置，解決了動力輸出軟管隨抓斗升、降作業中的自動收、放問題；
7、可選擇防爆電機和全封閉電器、電路，作業中安全防火，滿足了各類重點消防安全區域的防火防爆要求；電氣系統的控制部分全部采用24V低壓操作，設計安裝有過流、過載、過熱和漏電等保護功能，并采用相序識別和“Y”-“△”降壓啟動，確保了電氣系統工作的安全可靠性；
8、保護環境，采用電動機作業，減少了內燃機作業時排廢所造成的環境污染，并降低了工作噪音。
綜上所述，該起重機是車站、港口、儲運倉庫和集裝箱碼頭等固定場所的最佳起重裝卸作業設備。
一、整機主要技術參數表
類 別 | 項 目 | 單位 | 參 數 | |
行駛狀態外形尺寸 | 整機全長（吊臂拆除狀態） | m | 7.15 | |
整機全寬 | m | 2.60 | ||
整機全高（不包括變幅支架） | m | 3.25 | ||
輪距 | 前輪 | m | 1.81 | |
后輪 | m | 1.80 | ||
軸距 | m | 4.15 | ||
動力參數 | 電動機額定功率 | kw | 37 | |
質量參數 | 整機質量 | kg | 14800 | |
軸荷 | 前軸負荷 | kg | 5600 | |
后軸負荷 | kg | 9200 | ||
行駛參數 | 最高行駛速度 | km/h | 5 | |
最小轉彎直徑 | m | 20 | ||
最小離地間隙 | m | 0.22 | ||
二、起重機作業狀態主要技術參數
類別 | 項目 | 單位 | 參數 | ||
主 要 性 能 參 數 | 總起重量 | t | 12 | ||
最小作業幅度 | m | 3.5 | |||
最大起重力矩 | kN.m | 420 | |||
最大起升高度 （吊臂頭軸孔中心至起重機支撐平面） | 基本臂 | m | 13.3 | ||
最長主臂 | 23.2 | ||||
支腿距離 | 縱向 | m | 4.53 | ||
橫向 | m | 4.85 | |||
最大仰角 | 80° | ||||
最小仰角 | 30° | ||||
工 作 速 度 | 最大回轉速度 | r/min | 4.0 | ||
變幅 時間 | 全程起臂 | s | 39 | ||
全程落臂 | 38 | ||||
最大起升速度 (單繩） | 單泵 | m/min | 38（n﹦3） | ||
雙泵 | 80（n﹦3） | ||||
收 放 支 腿 時 間 | 水平 | 同時放 | s | 16 | |
同時收 | 13 | ||||
垂直 | 同時放 | 16 | |||
同時收 | 14 | ||||
起重作業性能參數表
工作幅度 （m） | 基本臂12m | 臂長16m | 臂長18m | 臂長22m | ||||
額定總起重量 | 起升高度 | 額定總起重量 | 起升高度 （m） | 額定總起重量 | 起升高度 （m） | 額定總起重量 | 起升高度 | |
3.5 | 12.0 | 11.7 | ||||||
4.0 | 10.2 | 11.5 | 6.5 | 15.4 | 6.0 | 17.4 | ||
4.5 | 9.0 | 11.3 | 6.2 | 15.3 | 5.7 | 17.4 | ||
5.0 | 8.2 | 11.1 | 5.6 | 15.2 | 5.5 | 17.3 | 5.4 | 21.2 |
6.0 | 6.8 | 10.6 | 4.6 | 14.9 | 4.9 | 17.0 | 4.6 | 20.9 |
7.0 | 5.7 | 10.2 | 4.0 | 14.5 | 4.1 | 16.7 | 4.2 | 20.6 |
8.0 | 5.0 | 9.5 | 3.5 | 14.1 | 3.1 | 16.3 | 3.7 | 20.3 |
9.0 | 4.1 | 8.5 | 3.0 | 13.5 | 3.0 | 15.8 | 3.3 | 19.9 |
10.0 | 3.2 | 7.4 | 2.7 | 12.9 | 2.5 | 15.3 | 2.9 | 19.4 |
11.0 | 2.4 | 12.1 | 2.3 | 14.6 | 2.6 | 18.8 | ||
12.0 | 2.1 | 11.3 | 2.0 | 13.9 | 2.3 | 18.2 | ||
13.0 | 2.0 | 10.2 | 1.95 | 13.1 | 2.0 | 17.5 | ||
14.0 | 1.8 | 16.7 | ||||||
15.0 | 1.5 | 14.9 | ||||||
注1：表中所列額定總起重量以工作條件滿足為前提。表中粗線以上的數值由機械強度所限定，下面的數值以起重機穩定性所限定，不允許超載。 注2：表中起升高度為吊鉤起升到上限位置時,鉤頭上平面高度。 注3：總額定起重量是指起吊重量與吊鉤及附具重量之和。 | ||||||||
